Orbitálne zváranie

V spolupráci s našim obchodným partnerom ponúkame:

• Predaj orbitálnej zváracej techniky a príslušenstva
• Prenájom orbitálnych zostáv a jednotlivých častí (dlhodobý/krátkodobý)
• Školenie technológie orbitálneho zvárania a personálu (operátori orbitálneho zvárania)
• Skúšky operátorov orbitálneho zvárania podľa ČSN EN ISO 14732 a PED 2014/68/EU
• Overenie postupu zvárania WPQR podľa ČSN EN ISO 15614-1 a 15614-8
• Poradenstvo v oblasti orbitálneho zvárania a zváračského dozoru EWE/IWE; EWI/IWI-C
• Elektrická kontrola a kalibrácia zariadení
• Pravidelný servis a údržba orbitálnych zváracích zariadení
• V prípade poruchy vášho zariadenia zabezpečíme výmenu

 Oblasti využitia:

• Farmaceutický priemysel
• Potraviny a nápoje
• Chemický priemysel
• Biotechnológia
• Energia
• Nápojová technológia
• Výroba polovodičov
• Letecký priemysel

Katalóg orbitálneho zvárania ORBITEC

Čo je orbitálne zváranie?

Ide o automatizovaný spôsob zvárania prevažne metódou TIG/TIG, kde je zvarový spoj vyrobený riadenou cirkuláciou volfrámovej elektródy (horáka) okolo osi zváranej rúry.

Z hľadiska typu spoja (typ aplikácie) existujú 2 spôsoby orbitálneho zvárania:

• trubka – trubka
• trubka – trubkovnica

Vďaka presnému pohybu horáka a dokonalému riadeniu procesu zvárania je zabezpečená vysoká kvalita zváraných spojov a opakovateľnosť procesu s minimálnou chybovosťou.
Obsluha zariadenia a nastavenie programov je veľmi jednoduché a môže ho vykonať aj menej skúsený zvárač. Pri vytváraní programu operátor zadáva známe hodnoty: priemer zváranej rúry, hrúbku steny rúrky, kód príslušnej zváracej hlavy a intuitívne sa riadi pri výbere iných množstiev.
Všetky orbitálne zváracie zariadenia, ktoré ponúkame, komunikujú v českom jazyku!

Riadiace jednotky:

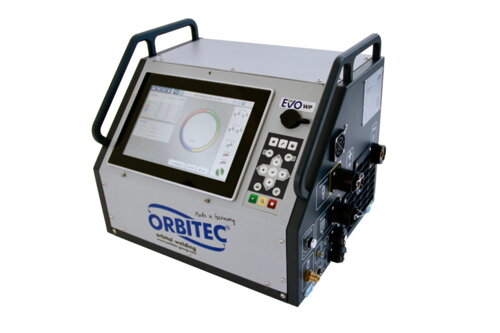

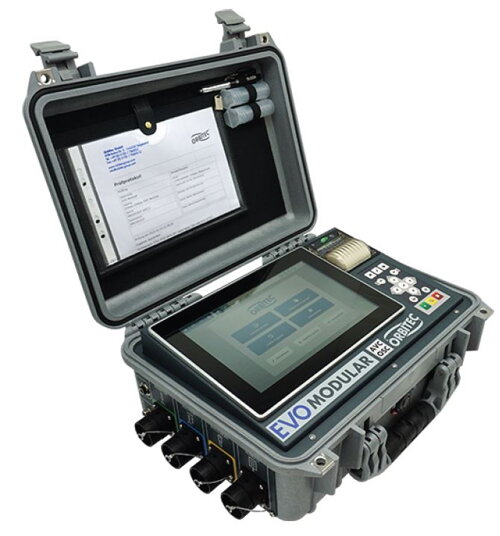

Séria EVO Industry 4.0

Je novinkou na trhu, prvýkrát predstavená ako kompaktná verzia s výkonom 200 A (Autorange). V blízkej budúcnosti sa objaví aj ako aktovka (samostatná) verzia.
Systém série EVO je malý, ľahký a praktický, ponúka jednoduché, intuitívne a jasné ovládanie a nastavenie pomocou farebného displeja s vysokým rozlíšením alebo alternatívne pomocou membránovej klávesnice, zariadenie je viacjazyčné, prenos dát cez USB, LAN a WLAN, program na analýzu porúch, servisná podpora výrobcu prostredníctvom diaľkovej údržby, voliteľne pripojiteľná chladiaca jednotka a mnoho ďalších funkcií.
Vyššia kvalita, bezpečnosť a flexibilita pri orbitálnom zváraní vďaka technológii Industry 4.0. Tento inteligentný zdroj energie kombinuje proces orbitálneho zvárania s najmodernejšími informačnými a komunikačnými technológiami, aby zabezpečil najlepšie výsledky zvárania, vysokú hospodárnosť a intenzívnu kontrolu kvality. Konektivita orientovaná na budúcnosť prostredníctvom internetu vecí/priemyslu 4.0

Séria TIGTRONIC – ORBITAL, BASIC

Časom overené, veľmi spoľahlivé a cenovo dostupné riadiace jednotky série TIGTRONIC v úrovniach zariadení BASIC a ORBITAL
Kompaktná mikroprocesorová riadiaca jednotka sa vyznačuje veľmi malými rozmermi, jednoduchým nastavením a intuitívnym ovládaním. Riadiace jednotky série TIGTRONIC je možné pripojiť k orbitálnym zváracím zdrojom TETRIX 200 alebo TETRIX 351.
Zariadenie tak poskytuje vysoký užívateľský komfort a flexibilitu pre použitie pri orbitálnom zváraní, ako aj pri ručnom zváraní.

Uzavreté zváracie hlavy OSK

Vďaka svojej konštrukcii ponúkajú uzavreté zváracie hlavy veľmi kvalitné zvarové spoje, dokonalú ochranu zvarového spoja zváracím ochranným plynom počas procesu zvárania. Používajú sa hlavne na zváranie vo farmaceutickom, potravinárskom a chemickom priemysle a vďaka svojej konštrukcii sú obzvlášť vhodné do prostredia s obmedzeným zváracím priestorom. Zvary sú vyrobené ako I-spoje, hlavnou požiadavkou je presná príprava zváraného povrchu. Na upnutie hlavy na zváranú rúrku je potrebná sada upínacích klieštín pre každý priemer zváranej rúry. S týmito hlavami nie je možné zvárať plniacim kovom.

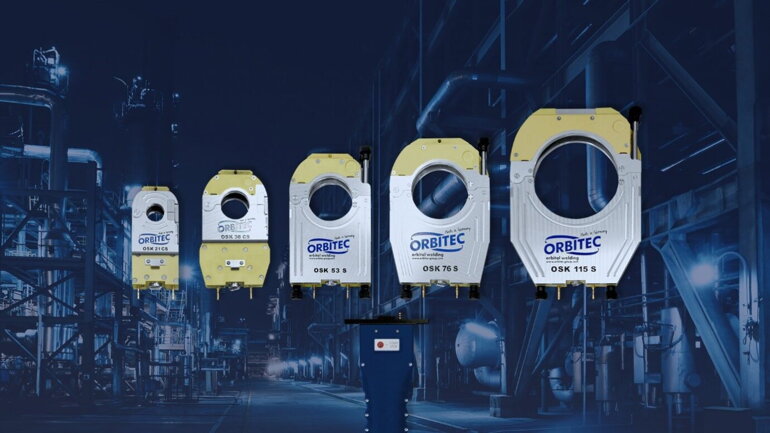

Prehľad zváracích hláv OSK
Plynom chladené hlavy OSK, CS, S
OSK 13 S (mikromontáž) OD = 3,17 – 12,7 mm (0,125" – 0,500")

OSK 21 CS OD = 3,17 – 21,3 mm (0,125" – 0,839")
OSK 38 CS OD = 3,17 – 38,1 mm (0,125" – 1,500")
OSK 53 S OD = 6,00 – 53,0 mm (0,250" – 2,087")
OSK 76 S OD = 6,00 – 76,2 mm (0,250" – 3,000")
OSK 115 S OD = 9,53 – 114,3 mm (0,375" – 4,500")

Vodou chladené hlavy OSK SW, GW
OSK 21 CW OD = 3,17 – 21,3 mm (0,125" – 0,839")
OSK 38 CW OD = 3,17 – 38,1 mm (0,125" – 1,500")
OSK 53 SW OD = 6,00 – 53,0 mm (0,250" – 2,087")
OSK 76 SW OD = 6,00 – 76,2 mm (0,250" – 3,000")
OSK 115 SW OD = 9,53 – 114,3 mm (0,375" – 4,500")
OSK 170 GW OD = 50,0 – 168,3 mm (1,969" – 6,626")

Otvorené zváracie hlavy OSW
Otvorené zváracie hlavy sa upínajú pomocou plynule nastaviteľného upínacieho mechanizmu (kliešte), zatiaľ čo zvárací horák (chladený plynom alebo vodou) s hadicovým zväzkom potom cirkuluje okolo zváranej rúry počas zvárania.

Výhody otvorených zváracích hláv

• Robustná konštrukcia
• Extrémne jednoduché použitie
• Možnosť použitia dodatočného materiálu
• Plynulé nastavenie zváraného priemeru
• Držiak horáka má funkciu sklonu 0 – 90°
• Zváranie pomocou AVC/OSC

Prehľad zváracích hlav OSW
40 OD = 8,0 – 40,0 mm (0,394" – 1,575")
OSW 80 OD = 10,0 – 76,2 mm (0,394" – 3,000")
OSW 115 OD = 20,0 – 114,3 mm (0,787" – 4,500")
OSW 170 OD = 40,0 – 168,3 mm (1,575" – 6,626")
OSW 275 OD = 9,53 – 114,3 mm (3,500" – 10,748")

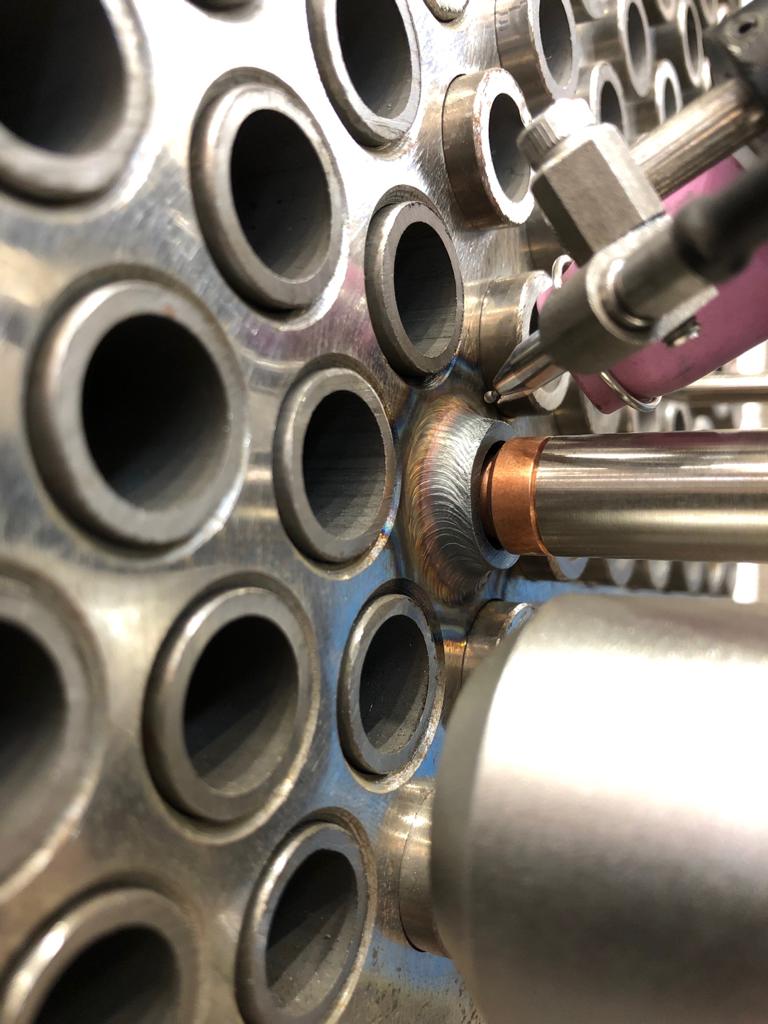

Zváracia hlava trubka - trubkovnica
Pomocou hláv na zváranie plechov rúr je možné dosiahnuť trvalo vysokú kvalitu a reprodukovateľnosť zvarových švov, s plnivovým kovom alebo bez neho.
Rúry pre rúrkové plechy môžu byť zvárané v rôznych povrchových úpravách zvarov (BW, FW alebo BW+FW), môžu byť zapustené pod úrovňou rúrkového plechu, zarovnané s rúrkovým plechom alebo vyčnievajúce nad rúrkovú dosku.
RBK 38 S a RBK 60 S sú naše dve nové hlavy na zváranie rúr.

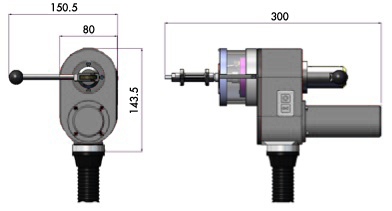

RBK 38 S
Vodou chladená zváracia hlava bez možnosti zvárania plniacim kovom.
Technické parametre:

• Rozsah priemeru rúry: ID = 9,3 – 36,7 mm (0,366" – 1,445")
• Max. zvárací prúd: 200 A
• Rýchlosť otáčania: max. 5 ot./min
• Hmotnosť: 5 kg

RBK 60 S
Vodou chladená zváracia hlava s pneumatickým upnutím vo zváranej rúrke, AVC a možnosťami zvárania s plniacim materiálom.

• Rozsah priemeru trubice: ID = 9,5 – 60,5 mm (0,374" – 2,381") (voliteľne až 99,10 mm (3,901") alebo 120 mm (4,724")
• Max. zvárací prúd: 200 A
• Rýchlosť otáčania: max. 5 ot./min
• Motor podávania drôtu: 24V, DC
• Plniace cievky: 1.0kg, D = 100mm
• Hmotnosť bez podávača drôtu: 8.0 kg
• Hmotnosť s podávačom drôtu: 10.5 kg
• Hmotnosť s podávačom drôtu a AVC: 11,0 kg

Prípravok – otočný stôl

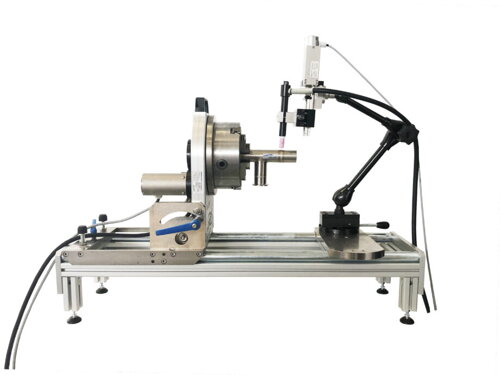

Turn 230 S
Prípravok – otočný stôl, vhodný najmä pre dielenské zváranie podzostáv a komponentov s vyšším počtom kusov.

Turn 230S je možné pripojiť ku všetkým typom regulátorov Orbitec a zdrojov energie Pri zváraní môžete ovládať výšku horáka nad zváraným materiálom pomocou funkcie AVC (regulácia napätia oblúka)

• Rozsah zváraných priemerov: OD = 10 - 230 mm (0.393 - 9.055")
• Max. zaťaženie v horizontálnej polohe: 50 kg
• Skľučovadlo: Trojčeľusťové
• Rozsah sklonu: 0 – 90° (plynule nastaviteľné)
• Zvárací prúd: max. 300 A
• Hmotnosť: 88 kg
• Rozmery (D x Š x V): 1 020 x 360 x 750 mm

Voliteľné príslušenstvo pre orbitálne zváranie
Orbitálne okružné píly (OD = 5,0 – 520mm)
OXY – zariadenie na meranie zvyškového kyslíka
PLANFIX – Zariadenie na vyrovnávanie potrubí (OD = 3,17 – 114,3mm)
Úkosovacie zariadenie na prípravu zváraných povrchov
Rezacie objímky na rezanie rúrok
Rúrkové upchávky
