EWM PICOTIG 200 AC/DC PULS 5P TG

Návod na obsluhu EWM PICOTIG 200 AC/DC PULS

Technický popis:

• vnikajúce ručné elektrické zváranie metódami TIG a MMA
• ľahký invertorový zvárací zdroj vhodný k mobilnému využitiu
• vyznačuje sa veľmi ľahkým ovládaním – zapnete a začnete zvárať
• k všetkým parametrom TIG je priamy prístup
• ovláda sa jedným tlačidlom s prehľadným intuitívnym užívateľským rozhraním
• rozsiahle funkcie AC s priamym prístupom
• invertorový zdroj
• regulácia plynulá
• prenosný
• možnosť pripojenia na elektrocentrálu 8,1 kVA

Charakteristika:

• Modulárny invertorový zvárací zdroj TIG AC/DC, plynom alebo kvapalinou chladený horák
• Zváranie TIG s opakovateľným, elektronickým HF zapálením oblúka
• Zváranie TIG-Liftarc bez HF
• Nastaviteľný priebeh prúdu AC, sínusový, lichobežníkový, obdĺžnikový prúd
• Nastaviteľná frekvencia striedavého prúdu 50 Hz až 200 Hz
• Nastaviteľné vyváženie striedavého prúdu
• TIG a ručné impulzné zváranie obalenou elektródou
• 2taktný/4taktný režim
• Prehľadné užívateľské rozhranie, zmysluplné zníženie počtu ovládacích prvkov na najdôležitejší funkcie
• Znížený sekundárny prúd vyvolateľný pomocou tlačidla horáka
• Nastaviteľný nábeh/dobeh prúdu
• Nastaviteľný predfuk plynu/dofuk plynu
• Ručné zváranie obalenou elektródou
• Funkcia Antistick
• Nastaviteľný prúd a čas horúceho štartu
• Nastaviteľné Arcforce
• Chladenie horáka plynom alebo za príplatok vodné chladenie s chladiacim modulom cool40 U31
• Šetrí prúd vďaka vysokému stupňu účinnosti a funkcii standby
• Prenosné vyhotovenie s ramenným popruhom
• Možnosť dodania transportného vozíka Trolly 35.2-2
• Pripojenie na sieť 230 V/16 A
• Vysoké tolerancie sieťového napätia +15 %/-40 %, a tým bez obmedzenia schopné pre napájanie z generátora
• Ochrana proti prepätiu: Nechceným pripojením prístroja k sieťovému napätiu 400 V nedochádza k poškodeniu prístroja
• Zváranie TIG: nelegované, nízko a vysoko legované ocele, zliatiny niklu, meď a špeciálne materiály,
• Ručné zváranie rutilovými a bázickými obalenými elektródami: nelegovanej, nízko a vysoko legovanej ocele, niklové a medené zliatiny

Použitie:

• výrobné a opravárenské práce, kovovýroba, fasády, kúrenárstvo a klimatizácia, potravinársky a chemický priemysel, montáž potrubí, automobilový priemysel,strojárenstvo a výroba nástrojov

Technické parametre:

• napájacie napätie 230 V
• počet fáz 1
• frekvencia 50/60 Hz
• tolerancia kolísania siete -40+15 %
• max. pripojovací výkon 6,0 kVA
• istenie 1×16 A
• účinnosť 85 %
• účinník cos φ 0,99
• krytie IP 23
• hmotnosť 16,5 kg
• rozmery zdroja 639×210×415 mm

Zváranie TIG:

• zváranie TIG – DC
• zváranie TIG – AC/DC
• zvárací prúd max. 200 A
• zvárací prúd 60% DZ 150A/40°C
• zvárací prúd 100% DZ 120A/40°C
• zapálenie oblúka HF
• zapálenie oblúka LIFT ARC

Zváranie obalenou elektródou MMA:

• HOT START
• ARC FORCING
• ANTISTICK
• zvárací prúd 60% DZ 130A/40°C
• zvárací prúd 100% DZ 110A/40°C

Nastavenia:

• kontinuálny režim
• metódy zvárania TIG AC/DC; MMA
• zvárací prúd TIG 5-200 A
• zváracie napätie 10,1V – 18,0V
• zvárací prúd MMA 5-150 A
• zváracie napätie 20,2V – 25,6V
• 2T spínanie horáka
• 4T spínanie horáka

Zobrazenia:

• signalizácia tepelného preťaženia s blokovaním
• univerzálny alfanumerický displej

Konektory a rozhrania:

• rozhranie pre diaľkové ovládanie

Príslušenstvo v cene:

• Plynová hadica
• Uzemňovací kábel 3m
• Výbava pre horák TIG Binzel SR17,18,26 d=2,4mm (platí pri kúpe s horákom TIG)

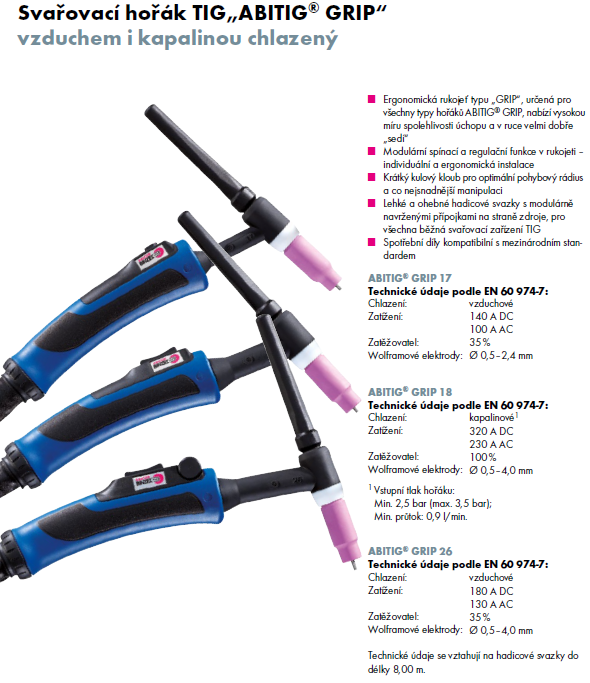

Voliteľný typ horáka TIG v dotovanej cene:

• Binzel ABITIG 18 F 4m Up/Down
• Binzel ABITIG 26 8m koža Up/Down
