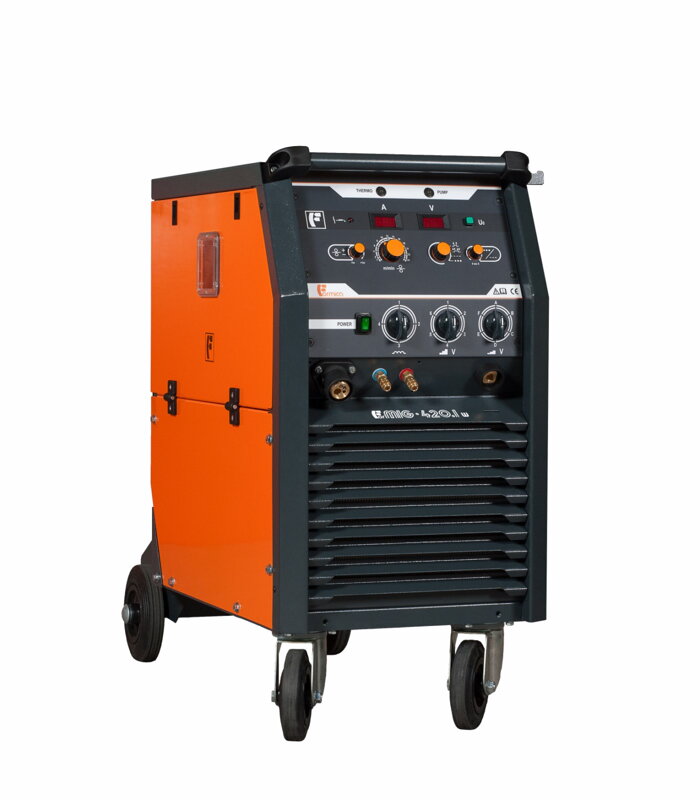

Formica FORMIG 420.1 W

Technický popis:

• Predstavujeme Vám štvrtú generáciu odbočkových zváracích poloautomatov rady ForMIG určených do ťažkých prevádzok
• Sú určené pre technológiu zvárania MIG/MAG
• Vychádzajú z osvedčenej techniky, doplnené o najnovšie poznatky v danej oblasti
• Jedná sa o zdroje s vysokým zaťažovateľom, určené pre priemyselné zváranie veľkých zvarencov, vhodné použitie na stavbách, ťažkých stavebných konštrukciách a na opravy
• Ovládacie panely majú robustné prvky, aby obsluha mohla nastaviť parametre zvárania aj v rukaviciach
• Ovládacie prvky sú ľahko prístupné, logicky umiestnené a ľahko čitateľné
• Zváracie parametre sú ovládané skokovo pomocou prepínačov ( jemná a hrubá regulácia)
• Samozrejmosťou je elektronická tlmivka, ktorá určuje tvrdosť samotného zdroja
• Na ovládacom paneli môže obsluha nastaviť rôzne parametre: napäťové stupne, rýchlosť podávania drôtu, účinok tlmivky, bodovanie, stehovanie, beznapäťové zavádzanie drôtu, výlet drôtu, štartovaciu rýchlosť atď.
• ForMIG 420.1 W je vyhotovený v prevedení kompakt – všetko v jednej skrini. Štvorkladkový podávač je umiestnený priamo v skrini zdroja
• Takisto je v skrini zabudovaná výkonná chladiaca jednotka
• Toto vyhotovenie vymedzuje oblasť použitia pre zámočnícke práce
• Vhodné pre prácu vo zváracích boxoch
• odbočkový zvárací zdroj (skoková regulácia)
• zváranie metódou MIG/MAG
• kompaktný zdroj
• kvapalinou chladený horák
• nastavenie výletu drôtu
• nastavenie štartovacej rýchlosti
• digitálne ukazovatele zváracích veličín (A+V)
• hrubé a jemné ladenie rýchlosti podávania drôtu
• signalizácia prehriatia
• 36 napäťových stupňov
• tlačidlo napätia naprázdno
• centrálna koncovka horáka
• štvorkladkový systém podávania drôtu; v základnej výbave pre ocelový drôt 1,0 – 1,2
• konektor na ohrev plynu
• beznapäťové zavádzanie drôtu
• chybové hlásenie horáka
• výkonná chladiaca jednotka ( súčasť zariadenia)
• klasický zdroj
• regulácia skoková
• kompaktný zdroj
• štvorkladkový systém podávania drôtu
• bezprúdové zavádzanie drôtu
• elektronická tlmivka
• zvárací prúd max. 420 A
• zvárací prúd 60% DZ 370A/20°C
• zvárací prúd 100% DZ 310A/20°C
• doporučený prietok plynu 3-18 l/min
• priemer zváracieho drôtu oceľ 0,8-1,6 mm
• priemer zváracieho drôtu Al 1,0-1,6 mm
• priemer zváracieho drôtu trubička 1,0-1,8 mm

Technické parametre:

• napájacie napätie 400 V
• počet fáz 3
• frekvencia 50/60 Hz
• menovitý vstupný prúd pri 60% DZ 28 A
• menovitý príkon (60%DZ/100%DZ) 19/14 kVA
• prívodný kábel 4×4 mm²
• zvárací kábel 50 mm²
• istenie 3×35 A
• účinnosť 80 %
• účinník cos φ 0,8
• krytie IP 21
• hmotnosť 206 kg
• rozmery zdroja 1100×510×1020 mm
• kontinuálny režim
• metódy zvárania MIG/MAG
• zvárací prúd MIG 50-420 A
• rozsah zváracieho napätia MIG 17-48 V
• počet napäťových stupňov 36
• zváranie bodové prievarom
• zváranie stehovaním
• časovacie funkcie
• regulácia rýchlosti podávania drôtu 1-24 m/min
• predvolba približovacej rýchlosti
• nastavenie dĺžky výletu drôtu
• 2T spínanie horáka
• 4T spínanie horáka

Zobrazenia:

• signalizácia pripravenosti k prevádzke
• signalizácia tepelného preťaženia s blokovaním
• signalizácia poruchy chladiaceho okruhu s blokovaním
• signalizácia skratu na horáku
• digitálny voltmeter
• digitálny ampérmeter

Konektory a rozhrania:

• konektor pre ohrev plynu

Horáky:

• ručný horák: nie
• plynom chladený horák: nie
• kvapalinou chladený horák: nie
• centrálny prípoj horáka: áno
• štandardný horák: nie

Chladiaca jednotka

• interná chladiaca jednotka
• objem nádrže 5 l
• výstupný tlak 3,5 bar
• max.dodávané množstvo 9 l/min
• chladiaca kvapalina KF 23E-10
