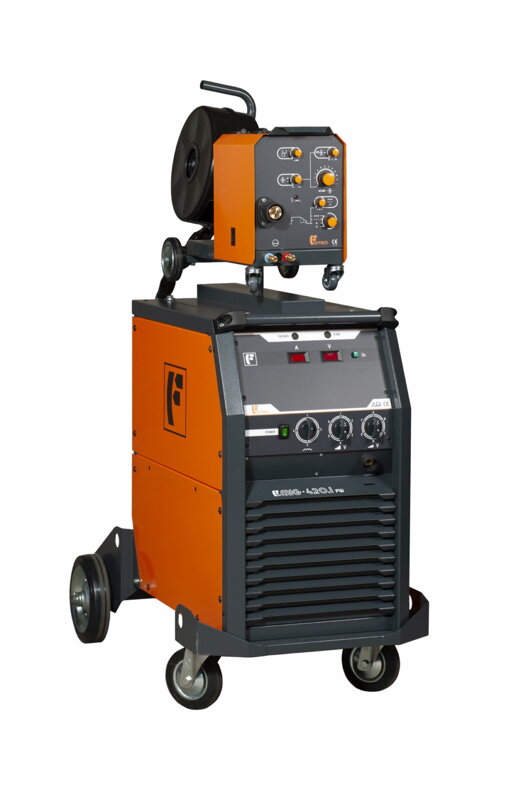

Formica FORMIG 420.1 FW

Prospekt

Technický popis:

• Predstavujeme Vám štvrtú generáciu odbočkových zváracích poloautomatov rady ForMIG určených do ťažkých prevádzok
• Sú určené pre technológiu zvárania MIG/MAG
• Vychádzajú z osvedčenej techniky, doplnené o najnovšie poznatky v danej oblasti
• Jedná sa o zdroje s vysokým zaťažovateľom, určené pre priemyselné zváranie veľkých zvarencov, vhodné použitie pri ťažkých a rozmerných stavebných konštrukciách a na opravy
• Ovládacie panely majú robustné prvky, aby obsluha aby obsluha mohla nastaviť parametre zvárania aj v rukaviciach
• Ovládacie prvky sú ľahko prístupné, logicky umiestnené a ľahko čitateľné
• Zváracie parametre sú ovládané skokovo pomocou prepínačov ( jemná a hrubá regulácia)
• Samozrejmosťou je elektronická tlmivka, ktorá určuje tvrdosť samotného zdroja
• Na ovládacom paneli (ktorý je na oddelenom podávači) môže obsluha nastaviť rôzne parametre: rýchlosť podávania drôtu, bodovanie, stehovanie, beznapäťové zavádzanie drôtu, výlet drôtu, štartovaciu rýchlosť atď. Napäťové stupne a účinok tlmivky sa nastavujú na zdroji
• ForMIG 420.1 FW vyhotovenie s oddeleným podávačom – podávač je v odnímateľnom prevedení a je otočný
• Zváračovi to poskytuje vysokú miery flexibility
• Podávač je spojený so zdrojom pomocou prepojovacieho kábla voliteľnej dĺžky, čo rozširuje možnosť nasadenia tohto zdroja
• Vhodné pre prácu na veľkých zvarencoch a stavebných konštrukciách
• Zdroj je vybavený výkonným chladiacim kvapalinovým zariadením, ktoré zabezpečuje chladenie horáka
• Použitie: ťažké výrobné prevádzky, opravy ako aj výroba strojov a zariadení; výroba kolajových vozidiel, kotlov, nádrží, kontajnerov.Výhody ramena sú vo veľkom pracovnom priestore, možnosť pohodlného zvárania veľkých zvarencov, uľahčenie práce zvárača, znížené riziko poškodenia kábla horáka

Charakteristika:

• odbočkový zvárací zdroj (skoková regulácia)
• zváranie metódou MIG/MAG
• dekompaktný zdroj (oddelený podávač)
• kvapalinou chladený horák
• nastavenie výletu drôtu
• nastavenie štartovacej rýchlosti
• digitálne ukazovatele zváracích veličín (A+V)
• hrubé a jemné ladenie rýchlosti podávania drôtu
• signalizácia prehriatia
• 36 napäťových stupňov
• tlačidlo napätia naprázdno
• centrálna koncovka horáka
• štvorkladkový systém podávania drôtu; v základnej výbave pre ocelový drôt 1,0 – 1,2
• konektor na ohrev plynu
• beznapäťové zavádzanie drôtu
• chybové hlásenie horáka
• výkonná chladiaca jednotka ( súčasť zariadenia)

Zváranie MIG/MAG:

• štvorkladkový systém podávania drôtu
• bezprúdové zavádzanie drôtu
• elektronická tlmivka
• zvárací prúd max. 420 A
• zvárací prúd 60% DZ 370A/20°C
• zvárací prúd 100% DZ 310A/20°C
• doporučený prietok plynu 3-20 l/min
• priemer zváracieho drôtu oceľ 0,8-1,6 mm
• priemer zváracieho drôtu Al 1,0-1,6 mm
• priemer zváracieho drôtu trubička 1,0-1,8 mm

Nastavenia:

• kontinuálny režim
• metódy zvárania MIG,MAG
• rozsah zváracieho prúdu 50-420 V
• rozsah zváracieho napätia 17-48 A
• počet napäťových stupňov 36
• zváranie bodové prievarom
• zváranie stehovaním
• časovacie funkcie 0,1-5 sec
• regulácia rýchlosti podávania drôtu 1-24 m/min
• predvolba približovacej rýchlosti 50-100 %
• nastavenie dĺžky výletu drôtu
• 2T spínanie horáka
• 4T spínanie horáka

Zobrazenia:

• signalizácia pripravenosti k prevádzke
• signalizácia tepelného preťaženia s blokovaním
• signalizácia poruchy chladiaceho okruhu s blokovaním
• signalizácia skratu na horáku
• digitálny voltmeter
• digitálny ampérmeter

Konektory a rozhrania:

• konektor pre ohrev plynu

Horáky:

• centrálny prípoj horáka

Chladiaca jednotka:

• interná chladiaca jednotka
• objem nádrže 5 l
• výstupný tlak 3,5 bar
• max.dodávané množstvo 9 l/min
• chladiaca kvapalina KF 23E-10

Technické parametre:

• napájacie napätie 400 V
• počet fáz 3
• frekvencia 50/60 Hz
• menovitý vstupný prúd pri 60% DZ 28 A
• menovitý príkon (60%DZ/100%DZ) 19/14 kVA
• prívodný kábel 4×4 mm²
• zemniaci kábel 70 mm²
• istenie 3×35 A
• účinnosť 80 %
• účinník cos φ 0,8
• krytie IP 21
• hmotnosť zdroja s podávačom 228 kg
• rozmery zdroja s podávačom 1120×740×1160 mm
