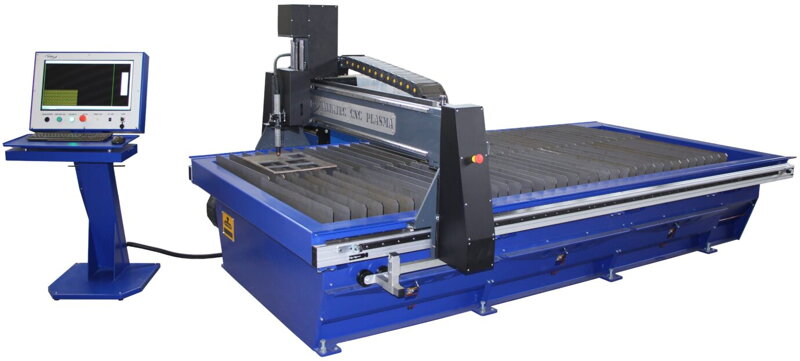

Rezacie portály CNC ALFATEC PROFI

Technická špecifikácia zariadenia CNC

Popis:

Rezacie portály ALFATEC rady PROFI so sekčným typom odsávania sú charakteristické veľmi kvalitnou, robustnou konštrukciou. Spôsob odsávania škodlivých splodín je riešený pomocou špeciálneho sekčne odsávaného stola (s 2 až 8 nezávislými sekciami, podľa veľkosti stola, vybavené pneumatickým otváraním klapiek) s veľmi vysokou účinnosťou odsávania. Stoly sú pripravené na napojenie na filtračnú a odsávaciu jednotku alebo výkonný ventilátor.

Pohyby v osiach XYZ sú realizované prostredníctvom 4 výkonných motorov so spätnou väzbou, doplnených o planétové prevodovky, v kombinácii s presným lineárnym vedením a (šikmými) hrebeňovými prevodmi. Celá konštrukcia je navrhnutá s dôrazom na jednoduchú údržbu a jednoduchú, intuitívnu obsluhu. Tieto rezacie portály sú primárne určené na delenie materiálu plazmovou technológiou, ale možno ho doplniť napríklad sadou na delenie plameňom alebo prídavným zariadením na prácu s potrubím.
Systém je vybavený adaptívnym riadením výšky horáka nad materiálom (THC), aktívnym počas procesu pálenia.
Neoddeliteľnou súčasťou týchto zariadení je bezpečné uchytenie horáka pomocou špeciálneho držiaka, ktorý zaistí ochranu horáka voči jeho mechanickému poškodeniu. (napríklad pri vzpriečení páleného materiálu). Pomocou nastavovacej skrutky je možné korigovať uhlové natočenie horáka voči delenému materiálu.

Ovládanie:

Súčasťou každého zariadenia ALFATEC je ergonomicky riešený ovládací pult, vybavený monitorom s vysokým rozlíšením a uhlopriečkou 24" (na prianie s dotykovým displejom) pre maximálny komfort obsluhy. Ovládací pult obsahuje výkonné miniPC, bezpečnostné relé, napájacie zdroje a ovládacie prvky. Pripojenie k počítačovej sieti je realizované prostredníctvom Wi-Fi alebo káblom. Počítač pracuje pod operačným systémom Windows 7/8/10.
Predinštalovaný softvér: CutComp, WRYKRYS

Ovládací program CutComp je softvérová časť riadiaceho systému, ktorá má za úlohu poskytnúť rozhranie medzi
celým systémom stroja a operátorom. Program pracuje na platforme OS Windows XP/7/8/10. Obsluha ovláda zariadenie pomocou bezdrôtovej klávesnice a myši. Užívateľské rozhranie je veľmi komfortné a intuitívne so širokými možnosťami optimalizácie celého procesu.
Všetky zariadenia ALFATEC je možné integrovať (prostredníctvom WIFI alebo káblom) do počítačovej siete a vďaka tomu napríklad zdieľať podkladové (DWG, DXF) súbory alebo diaľkovo diagnostikovať správanie celého systému atď.

Softvérovú časť je možné rozšíriť o technologický program WRYKRYS pre jednoduchú prípravu páliacich plánov.

Zoznam základných typov rady PROFI:

• CNC01.3 Rezná plocha 1×2 m, max. zaťaženie 550 kg/m2, 2 sekce
• CNC01.1 Rezná plocha 1,5×3 m, max. zaťaženie 550 kg/m2, 3 sekce
• CNC01.7 Rezná plocha 2×3 m, max. zaťaženie 550 kg/m2, 3 sekce
• CNC01.2 Rezná plocha 2×4 m, max. zaťaženie 550 kg/m2, 4 sekce
• CNC01.4 Rezná plocha 2×6 m, max. zaťaženie 550 kg/m2, 6 sekcí
