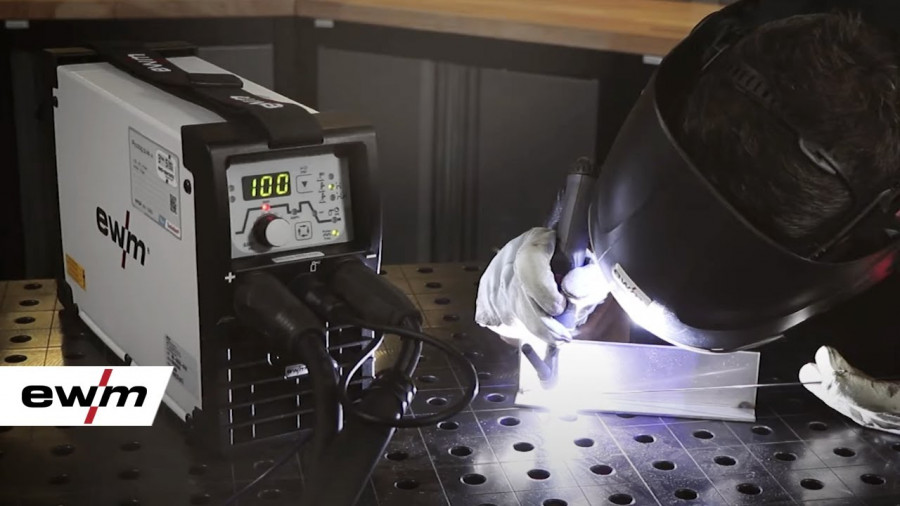

EWM PICOTIG 200 PULS TG

Návod na obsluhu EWM Picotig 200 Puls TG

Popis:

• štíhla konštrukcia, ľahká preprava - ideálny partner temer na všetkých staveniskách
• kolísanie siete nerobí pre zdroje EWM žiaden problém, bezpečne zvárate pri slabých sieťach, resp. pri dlhých predlžovacích kábloch
• prepracované chladenie elektronických prvkov zaručuje vysoký dovolený zaťažovateľ a zároveň chráni pred znečistením
• elektronické vysokonapäťové zapaľovanie oblúka a vyladené zváracie parametre zabezpečujú vynikajúce zváracie výsledky pre každé použitie

Charakteristika:

• Invertorový zvárací zdroj TIG DC, plynom chladený horák
• zváranie TIG s opakovateľným, elektronickým HF zapálením oblúka
• zváranie TIG-Liftarc bez HF
• TIG a ručné impulzné zváranie obalenou elektródou
• 2-taktný / 4taktný režim

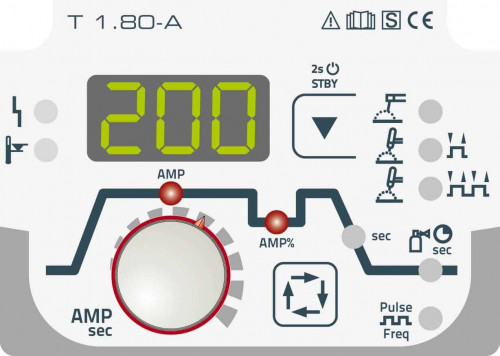

• prehľadné užívateľské rozhranie, zmysluplné zníženie počtu ovládacích prvkov na najdôležitejšie funkcie
• znížený sekundárny prúd vyvolateľný cez tlačidlo horáka
• nastaviteľný nábeh / dobeh prúdu
• nastaviteľný predfuk plynu / dofuk plynu
• ručné zváranie obalenou elektródou
• funkcia Antistick
• nastaviteľný prúd a čas horúceho štartu
• nastaviteľné Arcforce
• šetrí prúd vďaka vysokému stupňu účinnosti a funkcii standby
• prenosné vyhotovenie s ramenným popruhom
• pripojenie na sieť 230 V/16 A
• vysoká tolerancia sieťového napätia +15 %/-40 %, a tým bez obmedzenia schopné pre napájanie z generátora
• ochrana proti prepätiu: nechceným pripojením prístroja k sieťovému napätiu 400 V nedochádza k poškodeniu prístroja

Použitie:

• veľmi ľahká obsluha - ideálne pre použitie na montážach, napr.pri neustále sa meniacej obsluhe
• optimálne tiež pri použití na stavbách v dôsledku neobvykle veľkého rozsahu napätia pre bezproblémovú prácu v spojení s dlhými predlžovacími káblami a s generátorom
• vynikajúci pomer hmotnosti k výkonu v dôsledku optimalizovaného chladiaceho systému
• ľahká preprava pomocou nosného popruhu, napr. na rebríkoch, alebo lešení výrobné a opravárenské práce, kovovýroba, fasády, kúrenárstvo a klimatizácia, potravinársky a chemický priemysel, montáž potrubí, automobilový priemysel,strojárenstvo a výroba nástrojov

Parametre:

• napájacie napätie 230 V
• počet fáz 1
• frekvencia 50/60 Hz
• tolerancia kolísania siete -40 / +15 %
• menovitý príkon 6,4 kVA
• prívodný kábel 3×2,5 mm²
• zemniaci kábel 35 mm²
• istenie 1x16 A
• účinnosť 86 %
• účinník cos φ 0,99
• krytie IP 23
• hmotnosť 8,0kg
• rozmery zdroja 475×135×250 mm

Zváranie TIG

• zváranie TIG - DC
• zvárací prúd max. 200 A
• zvárací prúd 60% DZ 150A/40°C
• zvárací prúd 100% DZ 120A/40°C
• zapálenie oblúka HF
• zapálenie oblúka LIFT ARC
• ZVÁRANIE OBALENOU ELEKTRÓDOU
• HOT START
• ARC FORCING
• ANTISTICK
• zvárací prúd 100% DZ 120A/40°C

Nastavenia

• kontinuálny režim
• metódy zvárania TIG;MMA
• zvárací prúd TIG 5 - 200 A
• rozsah zváracieho napätia TIG 10,2 - 18,0 V
• zvárací prúd MMA 5 - 150 A
• rozsah zváracieho napätia MMA 20,2 - 26,0 V
• časovacie funkcie
• čas pulzu
• čas medzery
• čas poklesu prúdu 0,0-20,0 sec
• dofuk plynu 0,0-20,0 sec
• 2T spínanie horáka
• 4T spínanie horáka

Zobrazenia:

• signalizácia pripravenosti k prevádzke
• signalizácia tepelného preťaženia s blokovaním
• univerzálny alfanumerický displej

Konektory a rozhrania:

• rozhranie pre diaľkové ovládanie

Príslušenstvo v cene:

• Uzemňovací plnomedenný kábel 25mm/3m, rýchlospojka 35-50, svorka 250A
• Plynová hadica G1/4"-G1/4" 3m
• Výbava pre TIG horák SR17,18,26 d=2,4mm (platí pri kúpe stroja spolu s TIG horákom)

Voliteľné príslušenstvo v dotovanej cene:

• Binzel ABITIG GRIP 26F UD 4m HDH koža BSB 35-50  5-pól
• Binzel ABITIG GRIP 26F UD 8m HDH koža BSB35-50 5-pól
• Binzel ABITIG GRIP Little 17F UD 4m koža BSB 35-50 5-pól
• Binzel ABITIG GRIP Little 17F UD 8m koža BSB 35-50 5-pól

*F - flexi krk, UD - Up/Down, "Little" - malá rukoväť

 Ako zvoliť správne typ horáku TIG od ABICOR BINZEL:

• Varianta ABITIG GRIP 26 – pokrýva celú výkonové spektrum zdroja Picotig 200, výhodou guľový kĺb medzi rukoväťou a káblom, spotrebné diely kompatibilné s medzinárodným štandardom.

• ABITIG GRIP Little 17 – výhodu malá kompaktná rukoväť pre prácu v ťažšie prístupných miestach, menšie výkonové zaťaženie oproti typu 26, spotrebné diely kompatibilné s medzinárodným štandardom.
