EWM Tetrix 200 Comfort 2.0 puls

Technický popis:

Vďaka novému inovatívnemu výkonovému modulu ponúka novinka Tetrix 200 PULS okrem vyššieho dovoleného zaťažovateľa aj výrazne lepšie zápalné a zváracie vlastnosti, vyššie napätie naprázdno a možnosť pulzného zvárania metódou ručnej obalenej elektródy. Zdroj sa vyznačuje nízkou hmotnosťou, kompaktným dizajnom a možnosťou napájania z generátora sieťovým prívodným káblom dĺžky 100 m! Môže byť prevádzkovaný s plynovým chladením horáka. Ponúka užívateľom vyšší komfort popri ekonomických úsporách a lepšiu manipuláciu. TETRIX 200 je navrhnutý ako prenosný zdroj bez možnosti doplniť ho o chladiacu jednotku a pojazdný vozík.

Charakteristika:

• invertorový zvárací zdroj, DC
• metódy zvárania: MMA a TIG
• osvedčený komfort – možnosť nastavenia všetkých zváracích parametrov
• jednogombíkové ovládanie a prehľadný samovysvetlujúci ovládací panel
• 8 zváracích úloh, ktoré sú prístupné aj z horáka
• MMA a TIG impulzy – v kHz rozsahoch do 15 kHz
• prenosný s popruhom; chladenie horáka plynom
• COMFORT: všetky parametre sú nastavené pomocou užívateľského rozhrania
• efektívne zváranie využitím technológie activArc
• Spotmatic – úspora 50% času pri bodovaní
• možnosti pripojenia diaľkového ovládania, horáka s funkciami
• sieťový prívodný kábel 3 m
• 100% preskúšaný a prevádzky schopný
• activArc – presný sústredený oblúk s redukovaným prívodom tepla a hlbokým prievarom k dosiahnutiu najlepšieho prievaru koreňa

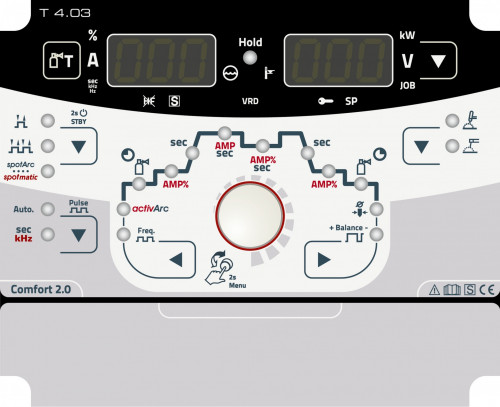

Jednogombíkové ovládanie:

• výber zváracieho procesu a nastavenia parametrov prostredníctvom ClickWheel alebo klasicky riadiacimi tlačidlami ( vpred/ vzad)
• bez príplatkov vybavený charakteristikami pre EWM activArc a spotArc
• ponuka Expert pre rozšírené nastavenia parametrov zvárania
• zváranie- WIG, pulzovanie- WIG, bodovanie WIG zváranie, zváranie WIG- Liftarc, HF- záťaž, ručné zváranie obalenou metódou, MMA- pulzovanie priemernej hodnoty

Nastaviteľné parametre

Zváranie WIG:

• pulzovanie WIG v rozsahu Hz a kHz až 15 kHz
• pulzná automatika WIG s automatickým zadaním potrebných parametrov pulzu
• WIG- pulzovanie priemernej hodnoty, zadaný zvárací prúd je vždy zachovaný, preto sa hlavne hodí pre zváranie podľa postupu k zváraniu
• nastaviteľná pulzná frekvencia a vyváženie
• pulzná frekvencia
• 8 programovaných JOB (zváracích oblúkov)
• druhy prevádzky: 2- taktná, 4- taktná
• funkcie bodového zvárania/ stehovania (spotArc/ Spotmatic)
• Spotmatic a spotArc v priamom prístupe
• nábeh/ dobeh prúdu
• testovanie plynu, prepláchnutie

Ručné zváranie obalenou elektródou:

• MMA- pulzovanie priemernej hodnoty
• frekvenčné pulzné zváranie
• funkcia Antistick
• prúd a doba horúceho štartu
• nastaviteľný Arcforce
• 8 programovaných JOB ( zváracích úloh)

Nastavenie parametrov procesov zvárania s navádzaním užívateľa pomocou LED

• štartovný, zvárací, znížený a konečný prúd
• doba impulzu a prestávka medzi jednotlivými impulzmi s odpovedajúcimi dobami nábehu
• doba nábehu/ dobehu prúdu
• pulzovanie kHz: vyváženie, frekvencie
• doba predfuku a dofuku plynu
• priemer elektród

Digitálne zobrazenie zváracích dát s funkciou Hold (uloženie hodnôt)

• zvárací prúd
• zváracie napätie
• parametre zvárania
• zvárací výkon
• číslo JOB (úlohy)
• voliteľne je možné prepojiť pomocou LAN alebo Wifi a EWM Xnet- softwarom

Technické parametre:

• napájacie napätie   230 V
• počet fáz   1
• frekvencia   50/60 Hz
• tolerancia kolísania siete   -40 / +15%
• napätie naprázdno   63 V
• istenie   1×16 A
• účinnosť   86 %
• účinník cos φ   0,99
• krytie   IP 23
• hmotnosť   10,2 kg
• rozmery zdroja   431×181×294 mm

Zváranie TIG - DC:

• zvárací prúd max.   200 A
• zvárací prúd 60% DZ   150A/40°C
• zvárací prúd 100% DZ   140A/40°C
• zvárací prúd TIG rozsah  5 – 200 A
• zváracie napätia TIG   10,2V – 18,0V

Zváranie MMA:

• HOT START
• ARC FORCING
• ANTISTICK
• zvárací prúd 60% DZ   120A/40°C
• zvárací prúd 100% DZ   100A/40°C
• zvárací prúd MMA rozsah   5 – 150 A
• zváracie napätie MMA   20,2 V – 26,0V

Použitie:

• ideálny pre zváranie koreňa
• spoľahlivé zváranie zhora nadol
• perfektné zváranie obalenou elektródou zdola nahor
• obzvlášť vhodné pre náročné elektródy

Príslušenstvo v cene:

• Uzemňovací plnomedenný kábel 25mm/3m rýchlospojka 35-50, svorka 250A
• Plynová hadica 3m G1/4"-G1/4"
• Výbava pre TIG horák SR17,18,26 d=2,4mm (platí pri kúpe stroja spolu s TIG horákom)

Voliteľné príslušenstvo v dotovanej cene:

• Binzel ABITIG GRIP 26F UD 4m HDH koža BSB 35-50  5-pól
• Binzel ABITIG GRIP 26F UD 8m HDH koža BSB35-50 5-pól
• Binzel ABITIG GRIP Little 17F UD 4m koža BSB 35-50 5-pól
• Binzel ABITIG GRIP Little 17F UD 8m koža BSB 35-50 5-pól

*F - flexi krk, UD - Up/Down, "Little" - malá rukoväť

 Ako zvoliť správne typ horáku TIG od ABICOR BINZEL:

• Varianta ABITIG GRIP 26 – pokrýva celú výkonové spektrum zdroja Picotig 200, výhodou guľový kĺb medzi rukoväťou a káblom, spotrebné diely kompatibilné s medzinárodným štandardom.

• ABITIG GRIP Little 17 – výhodu malá kompaktná rukoväť pre prácu v ťažšie prístupných miestach, menšie výkonové zaťaženie oproti typu 26, spotrebné diely kompatibilné s medzinárodným štandardom.
