EWM PICO 160

Návod na obsluhu EWM Pico 160

Technický popis:

• zvárací zdroj s najmodernejšou invertorovou technológiou
• veľmi vhodný pre použitie na stavenisku, vďaka bezpečnej prevádzke pri napájaní z generátora, možnosti použitia až 50 m predlžovacieho kábla a vďaka nízkemu znečisteniu vo vnútri prístroja
• zdroj má vynikajúce zápalné a zváracie vlastnosti od bázických, až po rutil- celulózové elektródy
• robustná skriňa zaručuje funkčnosť a bezpečnosť i v prípade pádu a nárazu
• invertorový zvárací prístroj, DC
• veľmi ľahký, hmotnosť iba 4,7 kg – skriňa z hliníka a nárazuvzdorného plastu
• prenosné vyhotovenie, ramenný popruh
• ručné zváranie obalenou elektródou a zváranie metódou TIG – Liftarc
• ochrana pred striekajúcou vodou IP 23
• Arcforce, Hotstar, Antisitick
• sieťový prívodný kábel 3,5m so zástrčkou 16A s ochranným kontaktom
• ochrana proti prepätiu: nechceným pripojením prístroja k sieťovému napätiu 400 V, nedochádza k poškodeniu prístroja
• prenosný zdroj 7,3 kVA
• možnosť pripojenia na elektrocentrálu 9,9 kVA
• použitie: opravy ako aj výroba strojov, zariadení v stavebníctve a poľnohospodárstve, kolajových vozidiel, lodí, výroba kotlov, nádrží, montáž potrubí
• Záručná doba 3 roky !

Technické parametre:

• napájacie napätie 230 V
• počet fáz 1
• frekvencia 50/60 Hz
• tolerancia kolísania siete -40 / +15 %
• menovitý príkon 7,3 kVA
• istenie (tavná poistka pomalá) 16 A
• účinnosť 83 %
• účinník cos φ 0,99
• krytie IP 23
• hmotnosť 4,9 kg
• rozmery zdroja 370 × 129 × 236 mm

Zváranie TIG:

• zváranie TIG – DC
• zvárací prúd max. 160 A
• zvárací prúd 60% DZ 130 A
• zvárací prúd 100% DZ 100 A
• zapálenie oblúka LIFT ARC

Zváranie obalenou elektródou MMA:

• HOT START
• ARC FORCING
• ANTISTICK
• zvárací prúd max. 150A
• zvárací prúd 35% 150 A
• zvárací prúd 60% DZ 120 A
• zvárací prúd 100% DZ 100 A

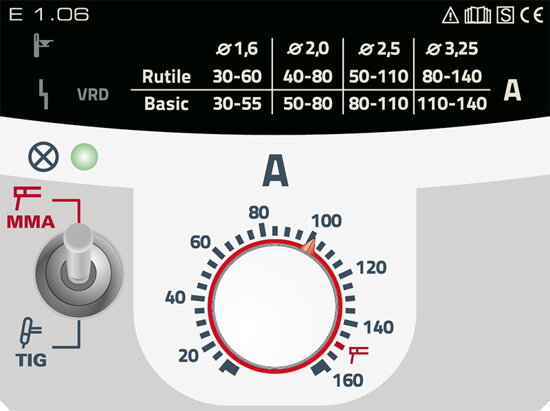

Nastavenia:

• kontinuálny režim
• metódy zvárania MMA, TIG
• zvárací prúd TIG 10 – 160 A
• rozsah zváracieho napätia TIG 10,4 – 16,4 V
• zvárací prúd MMA 10 – 150 A
• rozsah zváracieho napätia MMA 20,4 – 26 V

Zobrazenia:

• signalizácia pripravenosti k prevádzke
• signalizácia tepelného preťaženia s blokovaním

Príslušenstvo - možnosť voľby zváracích káblov za dotované ceny:

• Zvárací káblel plnomedený 25/3m rýchlospojky 35-50
• Zvárací kábel plnomedený 25/5m rýchlospojky 35-50
