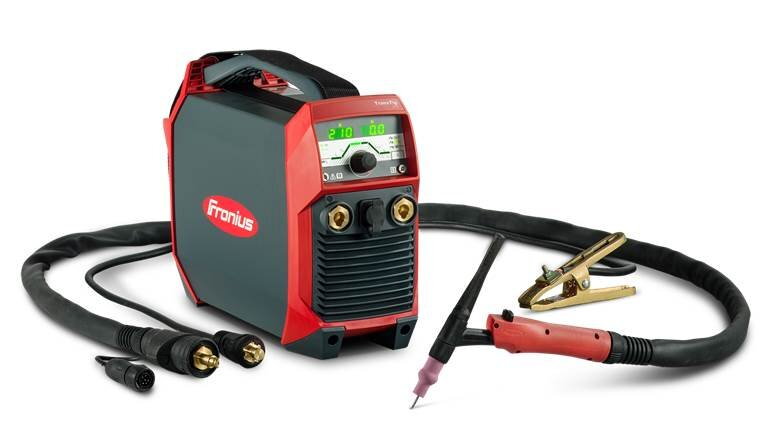

Fronius ARTIS 210 SET

Prospekt Fronius ARTIS 170/210

Návod na obsluhu Fronius ARTIS 170/210

Vaša zručnosť, naša technológia
Pomáhame vám vhodnou technikou, aby ste sa mohli úplne koncentrovať na svoj zvarový spoj TIG:

Náš kompaktný produktový rad Artis 170/210 ponúka širokú škálu funkcií a pomáha vám naplno rozvinúť váš zváračský potenciál. Hlavnú pozornosť sme pritom zamerali na to, aby mobilný zvárací systém TIG čo najlepšie využíval vstupné napätie.

Vďaka nemu je systém Artis nielen energeticky efektívny, ale aj mimoriadne spoľahlivý a produktívny, čo v konečnom dôsledku zvyšuje aj vašu radosť zo zvárania!

HLAVNÉ VÝHODY ARTIS:

Jednoduchá obsluha, rôzne možnosti nastavenia
Nabitý technológiami dokáže systém Artis zaujať praktickou koncepciou obsluhy s jednoduchým otočným a stláčacím tlačidlom a prehľadnou, osvetlenou indikáciou funkcií. 11 parametrov je možné voliť priamo a bez ponuky na pozadí.

Robustný, ľahký a funkčný
Nosič funkcií je centrálny prvok konštrukcie zváracieho systému. Drží všetky komponenty. Rovnako ako teleso, je vyrobený z odolného plastu a testovaný na mechanické zaťaženie ďaleko nad rámec normy. To garantuje maximálnu možnú robustnosť pri nízkej hmotnosti.

Zaťažovateľ 40 % pri maximálnom výstupnom výkone
Zváranie trvajúce štyri minúty bez prestávky, v závislosti od modelu pri 170 alebo 210 ampéroch.

30 % tolerancia sieťového napätia pri maximálnom výstupnom výkone
Veľká výhoda obzvlášť pri zle zabezpečených elektrických sieťach: Kolísanie napätia, resp. prinízke vstupné napätie dokáže technológia striedača optimálne vyrovnať tak, aby sa vždy poskytoval maximálny výstupný výkon.

96 V – 265 V napájanie sieťovým napätím
Vďaka širokému rozsahu napájania je systém Artis 170/210 kompatibilný s takmer každou elektrickou sieťou po celom svete.

ZVÁRACIE FUNKCIE TIG:

Čas predfuku plynu/doprúdenie plynu automatické a manuálne
Zvárací systém, ktorý myslí spolu s vami: V závislosti od nastaveného zváracieho prúdu Artis automaticky vypočíta trvanie optimálneho doprúdenia plynu. Vylepšuje sa tým plynová ochrana konca zvarového spoja a volfrámovej elektródy.

Režim Trigger OFF: automatické vypnutie
Keď je zvárací proces ukončený, zvárací prúd sa po cielenej zmene dĺžky elektrického oblúka automaticky vypne.

Funkcia TAC pre až 50-percentnú úsporu času pri stehovaní materiálov
Prostredníctvom impulzných prúdov sa tavný kúpeľ rozkmitá. To vám uľahčuje zostehovanie konštrukčných dielov a skracuje trvanie stehovania. Na miestach stehovania sa nevyskytujú žiadne nábehové farby.

PTD – funkčná displejová krivka Puls/TAC
Na ovládacom paneli môžete funkčnú krivku rozšíriť o ďalšie dva zváracie parametre. „Puls" a „TAC".

Funkcia TIG-Puls: Zváranie aj tenkých plechov
Pulzné zváranie sa používa predovšetkým pri zváraní v nútených polohách alebo pri zváraní obzvlášť tenkých materiálov. Rozsah nastavenia pri pulznom zváraní je v rozmedzí 1 Hz až 990 Hz.

Dotykové vysokofrekvenčné zapaľovanie
Ak sa napríklad kvôli obmedzenej dostupnosti konštrukčného dielu vyžaduje použitie zváracích horákov bez tlačidla horáka, potrebné je dotykové vysokofrekvenčné zapaľovanie: Stroj rozpozná kontakt so zvarencom a
– po uplynutí definovaného časového úseku
– zapáli elektrický oblúk na presne požadovanom mieste.

Zvárací horák TIG s rôznymi možnosťami obsluhy
Podľa želania máte k dispozícii naše zváracie horáky TIG s funkciou Standard, Up/Down, Long Trigger alebo potenciometer.

Bodové a intervalové zváranie: opakujúce sa zvarové spoje
Režimom bodového zvárania môžete zváracie body umiestniť do rovnomerných intervalov. Pomocou voľne nastaviteľného intervalu času pozastavenia môžete pokračovať aj v intervalovom zváraní.

ELEKTRÓDOVÉ ZVÁRACIE FUNKCIE:

Elektródové pulzné zváranie
Režim elektródového pulzného zvárania umožňuje lepšie zváracie vlastnosti v nútených polohách, ako aj vyššie premostenie medzery. Najlepšie sa hodí na zváranie zdola nahor.

Funkcia Horúci štart pri zapaľovaní elektrického oblúka
Aby sa elektróda dala ľahšie zapáliť, pri zapaľovaní sa prúd v zváracom systéme na zlomok sekundy zvýši.

Celulózové elektródy
Optimálna charakteristika pre zváranie celulózovými elektródami. Na to je potrebné vyššie napätie chodu naprázdno, resp. zapaľovací výkon.

Dynamika
Ak sa bázické elektródy zvaria pomocou prechodu materiálu vo veľkých kvapkách za nízkeho prúdu (s nižším zaťažením), hrozí nebezpečenstvo zlepenia. S cieľom vylúčiť toto riziko sa krátko pred zlepením dodá na zlomok sekundy vyšší prúd. Elektróda horí voľne a zlepeniu sa zabráni.

Anti-Stick
Pri výskyte skratu (zlepenie elektródy pri elektródovom zváraní) sa zvárací prúd okamžite preruší. To zabraňuje vyžíhaniu elektródy a väčším chybám zvarového spoja.

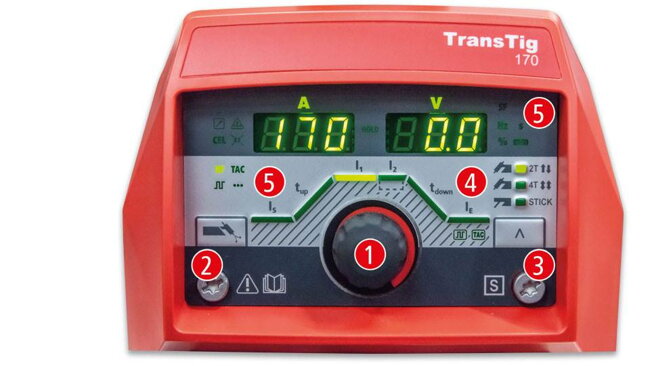

Premyslená koncepcia obsluhy
Prehľadné zobrazovanie funkcií a intuitívna navigácia prostredníctvom otočného a stláčacieho tlačidla. Viac ako 10 parametrov možno voliť priamo a bez ponuky na pozadí.

Technológie určené na dnes, zajtra a pozajtra -budúcnosť vo vašich rukách

400-voltový ochranný obvod
Bráni poškodeniu, keď je zariadenie pripojené k príliš vysokému napájaciemu napätiu.

PFC – Power Factor Correction
Zabezpečuje sínusový priebeh prúdového odberu, a tým efektívne využíva dostupný výkon: Z elektrickej siete sa berie len toľko výkonu, koľko je potrebné. To šetrí energiu, ponúka možnosť používať dlhšie sieťové vedenie, zlepšuje vhodnosť generátora a vedie k vyšším zváracím prúdom – bez aktivácie poistkového automatu.

Režim Time Shutdown/Standby
Po definovanom časovom intervale sa výkonový diel odpojí. Zariadenie prejde do pohotovostného režimu, aby sa spotreba energie v tomto čase znížila na minimum.

Nízky príkon
Vďaka vylepšenej konštrukcii výkonového dielu a technológii Power Factor Correction si systém Artis 170/210 vystačí so vstupným výkonom, ktorý je až o 40 % nižší ako v prípade porovnateľných konkurenčných systémov, pričom výstupný výkon zostáva rovnaký.

Technické údaje:

• Sieťové napätie  50/60 Hz 230v
• Tolerancia sieťového napätia  -30 %/+15 %
• Cos φ 0,99
• Zvárací prúd minimálny 3 A
• Zvárací prúd maximálny 210 A
• Rozsah pracovného napätia min. 10,1 V
• Napätie chodu naprázdno 101 V
• Krytie IP23
• Zaťaženie 10 min/40 °C 210 A (Z 40 %)
• Zaťaženie 10 min/40 °C 185 A (Z 60 %)
• Zaťaženie 10 min/40 °C 160 A (Z 100 %)
• Rozmer / Dĺžka   435 mm
• Rozmer / Šírka   160 mm
• Rozmer / Výška   310 mm
• Hmotnosť 9,8 kg

Príslušenstvo v cene:

• TIG horák THP 180 G Small Handle /UD/kožené prevedenie/4m

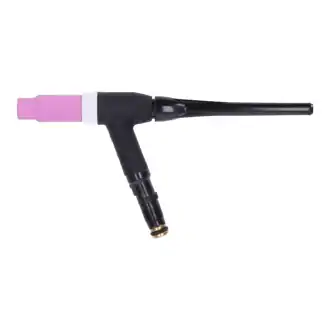

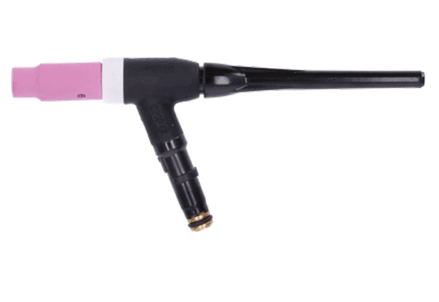

• Telo horáka TTB 220P G ML/70°/L65
• Uzemnovací kábel, 25mm2, 4m, 200A
• Zváračské rukavice TIG Rhino GL130
• Redukčný ventil GCE BaseControl Argón, Ar/CO2
